Станції катодного захисту

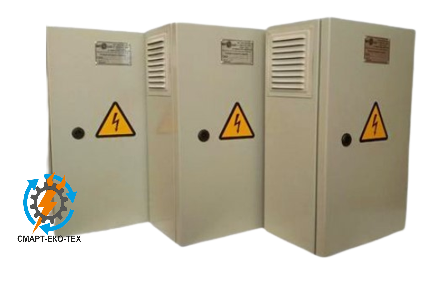

Перетворювач електричний катодного захисту ПЕКЗ (0,6 ... 3,0)
призначений для захисту від електрохімічної корозії зовнішніх поверхонь підземних металевих споруд різного призначення:
- трубопроводів і резервуарів (в тому числі траншейних) з вуглецевих і низьколегованих сталей;
- електричних силових кабелів напругою до 10 кВт включно, кабелів зв'язку та сигналізації, сталевих конструкцій необслуговуваних підсилюючих і регенераційних пунктів ліній зв'язку, магістральних тепло-, нафто-, газо-, проводів і відводів від них;
- трубопроводів компресорних, перекачувальних, газорозподільних та насосних станцій і головних споруд промислів (мережі комунікацій), обсадних колон свердловин і трубопроводів нафто-газо-проводів, підземних сховищ газу та установок комплексної підготовки газу.
Технічні характеристики
Технічні характеристики станції катодного захисту
|
Найменування/параметр |
0,6 кВт |
1,5…2,0 кВт |
3,0 кВт |
|
Номінальна напруга, (В) |
220 |
220 |
220 |
|
Номінальна вихідна напруга, (Вт) |
600 |
1500 |
3000 |
|
Номінальний вихідний струм, (А) |
30 |
60 |
80 |
|
Номінальна вихідна напруга, (В) |
24 |
48 |
96 |
|
Коефіцієнт пульсацій вихідної напруги, не більше (%) |
1 |
1 |
1 |
|
Діапазон регулировання захисного потенціалу, (В) |
2-24 |
2-48 |
2-96 |
|
Точність підтримання заданого потенціалу (%) |
0,5-1,0 |
0,5-1,0 |
0.5 - 1.0 |
|
Вхідний опір ланцюга вимірювання захисного потенціалу (мОм) |
1 |
1 |
1 |
|
Коефіцієнт потужності у всьому діапазоні вимірювань навантаження |
0,99 |
0,99 |
0,99 |
|
Діапазон рабочих температур (°С) |
-45 +45 |
-45 +45 |
-45 +45 |
|
Строк служби, не меньше (р) |
10 |
10 |
10 |
|
КПД не меньше (%) |
91 |
91 |
91 |
|
Габарити (мм) (ширина х висота х глибина) |
500х550х150 |
500х550х150 |
500х550х150 |
|
Вага, не більше (кг) |
16 |
20 |
24 |
