Контрольно-вимірювальний пункт типу КВП

Контрольно-вимірювальні пункти повинні забезпечувати:

• Надійний електричний контакт провідника з захищається спорудою;
• Надійну ізоляцію провідника від ґрунту;
• Механічну міцність при зовнішніх впливах;
• Відсутність електричного контакту між електродом порівняння і спорудою;
• Доступність для обслуговуючого персоналу та можливість проведення вимірювань незалежно від сезонних умов.

Контрольно-вимірювальні пункти (КВП) призначені для встановлення на трасах трубопроводів та інших металевих спорудах для контролю електрохімічного захисту (ЕХЗ) вздовж трас трубопроводів та інших підземних споруд. Вони забезпечують з’єднання складових частин систем ЕХЗ відповідно до ДСТУ 4219 і проектно-експлуатаційної документації.

Замовниками КВП можуть бути підприємства, які мають підземні металеві споруди, трубопроводи різного призначення (газопроводи, нафтопроводи, водопроводи).

КВП призначені для розміщення на відкритому повітрі (категорія розміщення -1), з діапазоном робочих температур від -40°C до +50°C, відносною вологістю до 98% та атмосферним тиском від 650 до 800 мм рт. ст.

КВП мають широку сферу застосування і використовуються:

• На лінійних частинах магістральних трубопроводів;
• В місцях перетину магістральних трубопроводів;
• В місцях перетину трубопроводів з кабелями зв'язку;
• В місцях перетину трубопроводів з високовольтними лініями електропередачі;
• В місцях перетину трубопроводів з автомобільними і залізницями;
• На анодних заземлювачах;
• На установках протекторного захисту трубопроводів.

Для проведення електричних вимірювань на підземних металевих спорудах використовуються спеціальні контрольно-вимірювальні пункти, конструкція яких визначається їх призначенням та видом споруди.

"СМАРТ-ЕКО-ТЕХ" пропонує широкий вибір контрольно-вимірювальних пунктів:

Конструктивно КВП діляться на три типи:

• Тип 1 - трасові
• Тип 2 - міські
• Тип 3 - універсальні, типу ковер

КВП виготовляються з трьох основних матеріалів:

• 1. Метал
• 2. Пластик
• 3. Чавун

У позначенні типу друга цифра вказує на матеріал виготовлення КВП.

КВП першого типу складаються з комутаційного ящика з дверцятами, стійки та анкерної опори.

• Дверцята комутаційного ящика відчиняються на 110° і стають полицею для вимірювальних приладів та інструментів.
• КВП типу 1.1 можуть комплектуватися блоками сумісного захисту підземних комунікацій (БЗК).
• Клемна панель КВП виготовляється з негорючого діелектричного матеріалу.

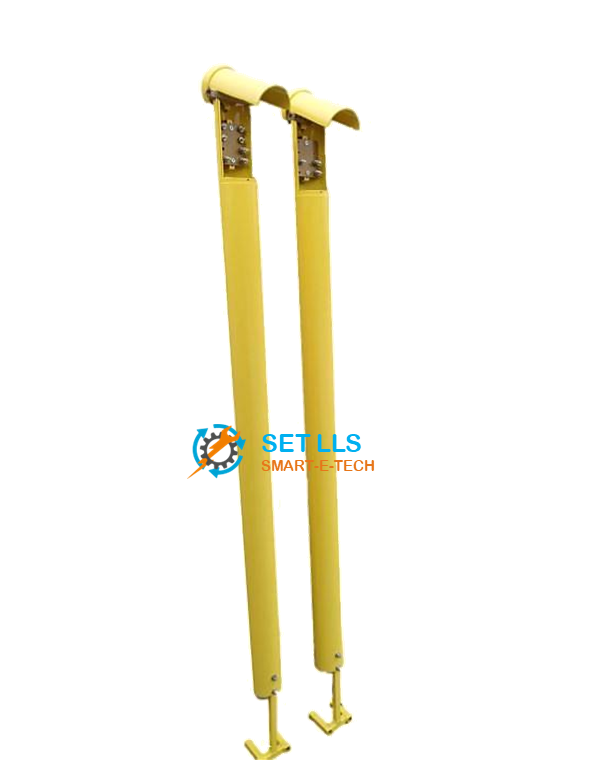

КВП другого типу складаються з ковпака, стійки та анкерної опори.

• Кількість силових і вимірювальних затискачів вказується при замовленні.
• КВП типу 1.1, 2.1 пофарбовані порошковою фарбою, колір жовтий (RAL1018).
