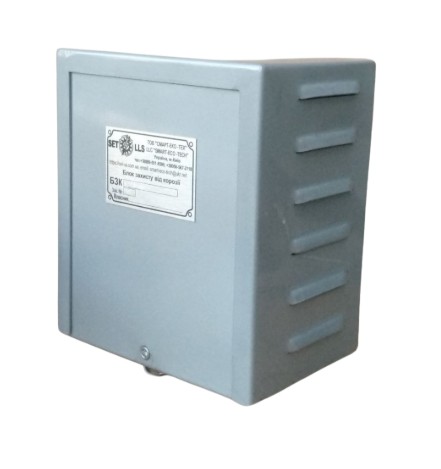

Блок захисту комунікацій від корозії БЗК 10/1 ЗУ
Призначення та принцип роботи БЗК в електрохімічному захисті (ЕХЗ)
Блок захисту комунікацій від корозії (БЗК) призначений для роботи в системах електрохімічного захисту (ЕХЗ) та використовується для організації спільного катодного захисту підземних металевих комунікацій, розташованих у безпосередній близькості одна від одної. Пристрій забезпечує регулювання напрямку та величини струму, усуває шкідливий вплив між суміжними трубопроводами та підвищує ефективність антикорозійного захисту.
БЗК 10/1 ЗУ для трубопроводів і тепломереж: практичне застосування
БЗК 10/1 ЗУ застосовується на газопроводах, нафтопроводах, водопроводах, тепломережах та інших підземних інженерних комунікаціях. Обладнання встановлюється зовні та розраховане на експлуатацію у складних кліматичних умовах.
Переваги блоку БЗК
- Стабілізація струму в системах катодного захисту;
- Усунення взаємного впливу підземних комунікацій;
- Захист від корозії трубопроводів та металевих споруд;
- Просте налаштування і обслуговування;
- Надійна робота при атмосферних опадах та перепадах температур;
- Підвищення строку служби інженерних мереж.
Конструкція та принцип роботи
Усі вузли пристрою змонтовані в захисній металевій шафі, що оберігає обладнання від механічних пошкоджень та атмосферних впливів. На діелектричній панелі розміщені основні елементи системи. Регулювання полярності струму здійснюється діодом, а регулювання величини струму – ступінчастим реостатом.
Реостат має 13 ступенів регулювання, що дозволяє точно налаштовувати параметри захисту відповідно до умов експлуатації об'єкта.
Комплектація БЗК
- шафа-корпус;
- діелектрична панель;
- запобіжник;
- ступеневий реостат;
- комутаційні перемички;
- шунт;
- діод з радіатором;
- клеми підключення кабелів.
Технічні характеристики БЗК 10/1 ЗУ
| Тип | напівпровідниковий |
| Номінальний струм | 10 А |
| Максимальний струм | 16 А |
| Допустима зворотна напруга | 1200 В |
| Номінальний струм запобіжника | 16 А |
| Номінальний струм шунта | 20 А |
| Кількість ступенів регулювання | 13 |
| Кількість каналів | 1 |
| Тип діода | Д112-25-12 |
| Габарити (мм) | 220 × 170 × 320 |
| Маса | не більше 4,6 кг |
Замовити БЗК 10/1 ЗУ
Ви можете купити блок захисту комунікацій БЗК 10/1 ЗУ безпосередньо у виробника. Наші інженери допоможуть підібрати обладнання для систем електрохімічного захисту відповідно до параметрів вашого об’єкта та підготують технічну консультацію.
Звертайтесь для отримання ціни, технічної документації та термінів поставки.
