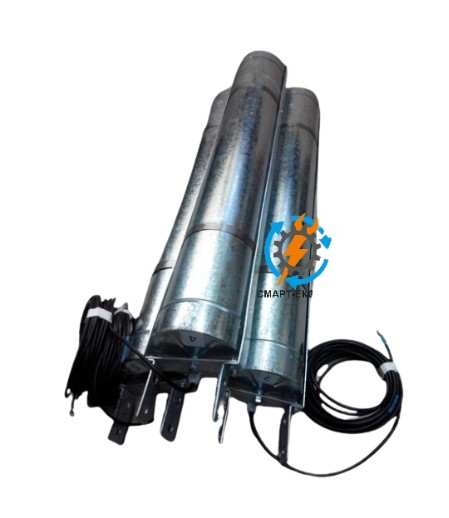

Анодный заземлитель комплектный типа АЗК-СЕТ
АЗК-СЕТ – анодные заземлители комплектные предназначены для использования в качестве элементов подповерхностных или глубинных анодных заземлителей в системах электрохимической защиты подземных металлических сооружений от коррозии.
Техническое описание
Электроды анодного заземления комплектные типа АЗК-СЭТ представляют собой сборную конструкцию, состоящую из цилиндрического корпуса, изготовленного из тонкостенной оцинкованной стали, центрального электрода и углеродистой засыпки. При использовании заземлителей типа АЗК-СЭТ в качестве глубинных, цилиндрический корпус заземлителя прикрепляется к системе кронштейнов, с помощью которых заземлители соединяются между собой в необходимом количестве и опускаются в скважину.
В качестве центральных электродов может использоваться: графит порозаполненный (размер активной части электрода, не менее 800х65х65 мм, ферросилид (коррозиестойкая сталь или чугун марки ЧМ-15), титан с металлооксидным покрытием (размер активной части электрода, не менее 980х10).
|
Наименование параметра, размерность |
Значение |
|||||||||||
|
АЗК-СЕТ графитовый |
АЗК-СЕТ ферросилидовый |
АЗК-СЕТ титановый |
||||||||||
|
Средняя скорость растворения заземлителя, кг /(А*год) |
≥4 |
≥3 |
≥0,07 |
|||||||||
|
Количество анодных электродов в комплекте, шт |
от 1 до 24 |
от 1 до 24 |
от 1 до 24 |
|||||||||
|
Количество анодных электродов в сборке, шт |
2 до 24 |
2 до 24 |
2 до 24 |
|||||||||
|
Длина одиночного анодного заземлителя типа АЗК-СЭТ, мм. |
1500 |
1500 |
1500 |
|||||||||
|
Длина одиночного анодного заземлителя типа АЗК-СЕТ, для сердловины, мм. |
1700 |
1700 |
1700 |
|||||||||
|
Длина кабеля одиночного анодного заземлителя, м *длина кабеля может изменяться в зависимости от типа монтажа |
3 |
3 |
3 |
|||||||||
|
Диаметр одиночного анодного заземлителя, мм |
150 |
200 |
250 |
300 |
150 |
200 |
250 |
300 |
150 |
200 |
250 |
300 |
|
Контактная площадь поверхности одиночного анодного заземлителя, м2 |
0,74 |
0,94 |
1,28 |
1,55 |
0,74 |
0,94 |
1,28 |
1,55 |
0,74 |
0,94 |
1,28 |
1,55 |
|
Вес изделия в упаковке, кг |
30 |
42 |
54 |
67 |
32 |
44 |
56 |
69 |
28 |
40 |
52 |
65 |
|
Срок эксплуатации, не менее, р |
20 |
25 |
30 |
|||||||||
